首先我們必須先了解什麼是串音 (Crosstalk)
一看到這個名詞大家腦海中會浮現一個印象
跟女朋友講電話吵架時卻聽到別人在打情罵俏的聲音
這種現象就是串音
簡單的說就是信號在線對跑啊跑啊
一個不小心就跑到別的線對去了
A-ROD是因為想要試探更高的薪資才從洋基”脫逃”
那這些信號為何也這麼不乖亂跑呢
原來是因為導線在傳輸信號時會產生電場
進而在相鄰的導線產生感應電壓
也提供了信號”落跑”的管道
當兩根導線處於平行狀態時
沿路幾乎都是可以脫逃的誘惑
很容易犯下全天下男人都會犯的錯誤
所以根據專家的說法
把兩根導線相互纏繞在一起
可以減少這種現象的發生
這也是現在網路線都是雙絞線 TWISTED PAIR 的原因
正因為串音是一個很容易發生的干擾因素
所以標準裡面規範了雙絞被打開的長度限制
在CAT.5/CAT.5e不得超過0.5英吋
在CAT.6不得超過0.375英吋
一但雙絞線對被打開超過這個距離
幾乎都無法通過纜線分析儀的測試
近端串音 ( Near End Crosstalk , NEXT)
當信號從一對線發送出去
我們在另一對線跟發送端同一邊測量到的”落跑”信號
[聲明]本圖擷取自浩網科技的網路故障除錯實務探討簡報檔
近端串音的單位是dB
實際上有一個公式可以描述
NEXT(dB) = 10 Log (測量到的落跑信號強度 / 原先發送信號強度)
ZMAN數學不太好
只能乖乖看纜線分析儀計算完的值跟標準是否過關
要測量近端串音總共會有六種組合
線對1 和 線對2 線對1 和 線對3 線對1 和 線對4
線對2 和 線對3 線對2 和 線對4 線對3 和 線對4
同樣地要看標準對近端串音的規範數據
請回到前面談衰減那一篇文章去查那四張圖

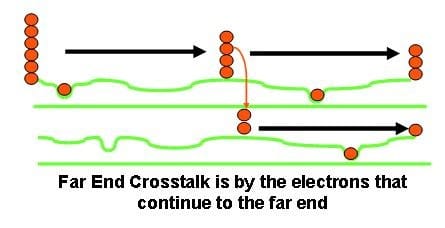

遠端串音 ( Far End Crosstalk , FEXT)
當信號從一對線發送出去
我們在另一對線跟發送端不同邊的接送端測量到的”落跑”信號
[聲明]本圖擷取自浩網科技的網路故障除錯實務探討簡報檔
實際上遠端串音的影響並不大
因為脫逃的訊號本身能量就不會很大
再很努力跑到另外那一端時
一路衰減下去就足以讓影響變的很小
在測試標準裡面
遠端串音的數值不會被單獨拿出來驗證
而是會被用來計算後面我們會繼續談到的其他項目
所以你不會在那四張圖中找到跟遠端串音相關的數據
