本文最後更新日期 : 2023-02-10 ， 更新作者 : ZMAN
在結構化佈線系統總共被劃分為七個子系統
- 水平佈線(Horizontal Cabling)
- 骨幹佈線(Backbone Cabling)
- 工作區(Work Area)
- 電信室(Telecommunication Rooms)
- 設備間(Equipment Rooms)
- 入口設施(Entrance Facilities)
- 管理(Administration)
前面我們談完了所有水平佈線方面的長度限制
接下來我們來看骨幹佈線的長度限制

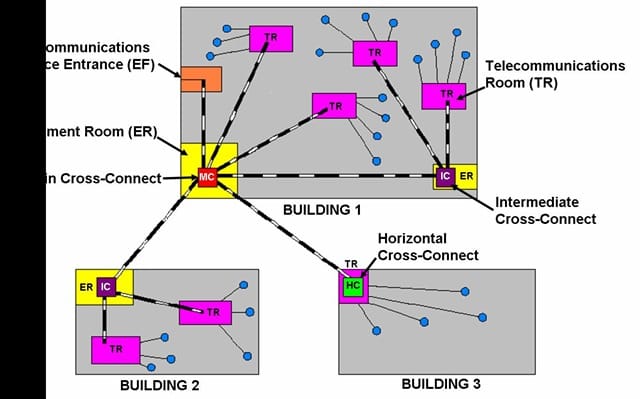

這是一張簡單的骨幹示意圖
MC = Main cross-connect
IC = Intermediate cross-connect
HC = Horizontal cross-connect
TR = Telecommunications Room
ER = Equipment Room
EF = Telecommunications Service Entrance
這張圖我們可以直接看到標準對骨幹佈線長度的規範
一般的架構來說我們只要看A這個數據即可
特別注意的是打星號那裡
800米是指應用於電話時
若是應用在資料網路 那一段只能90米
