台北市日新國小是第二所試用學校
因為最近太忙剛才想到要放上來

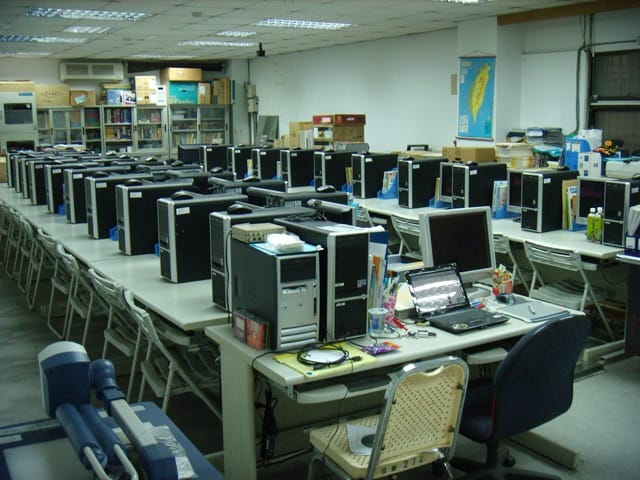

電腦教室全貌

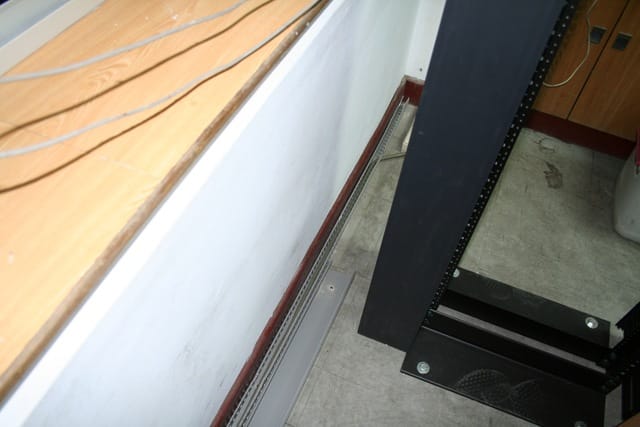

DIY施工前

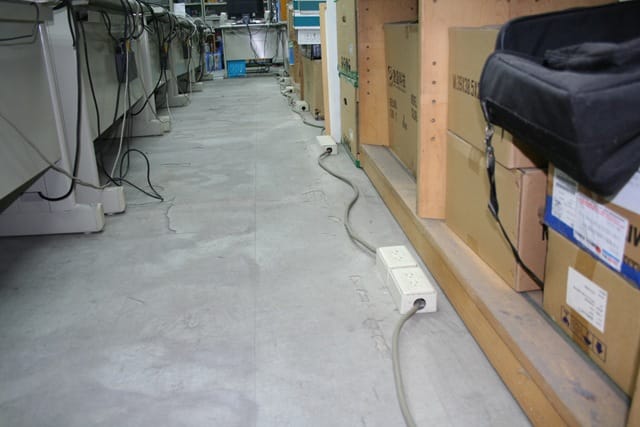

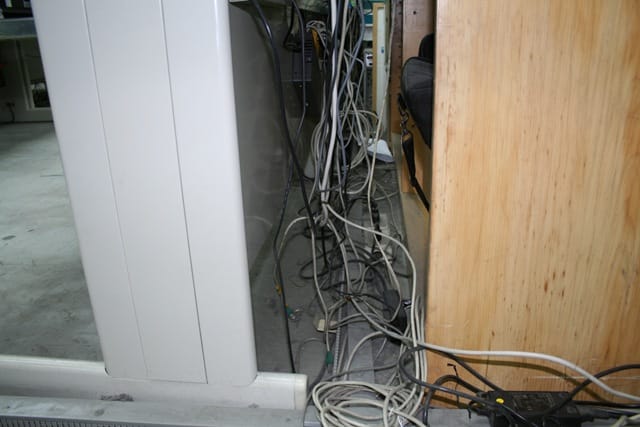

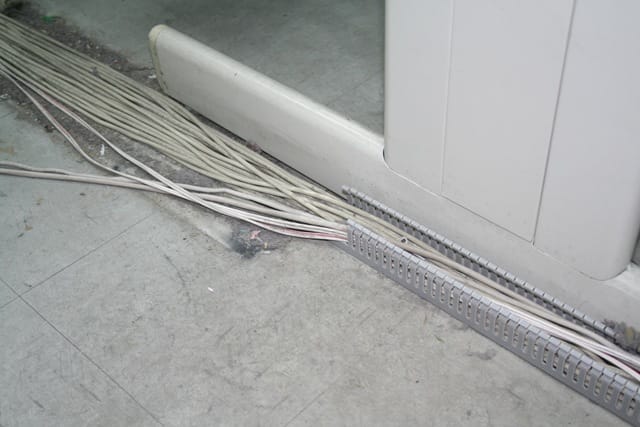

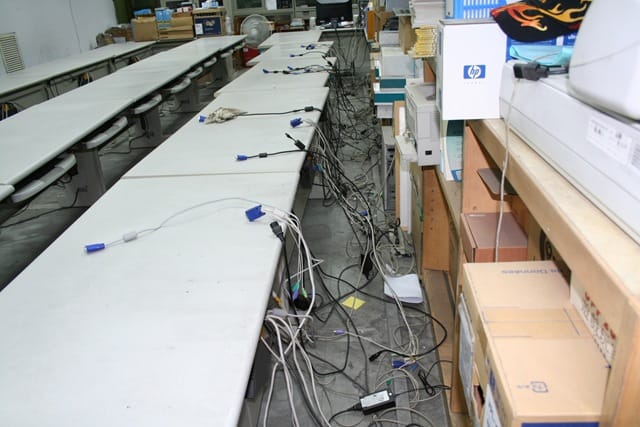

改善前線路狀況
電線網路線糾纏在同一線槽

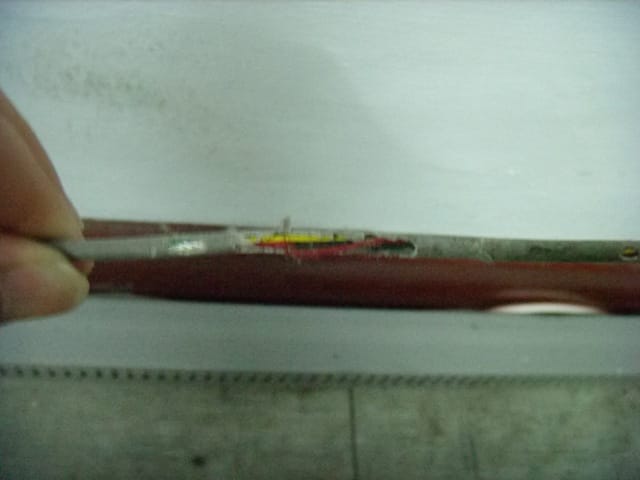

被老鼠咬破的網路線

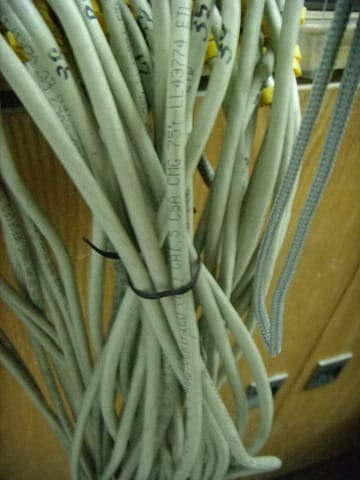

都是CAT.5的線 (不是CAT.5e喔)

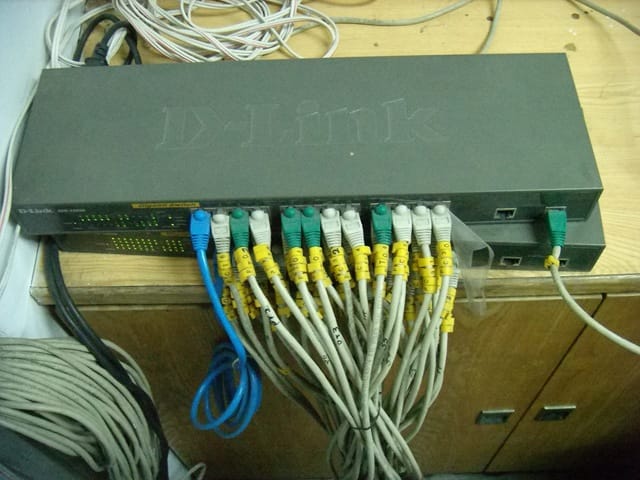

改善前交換器狀況

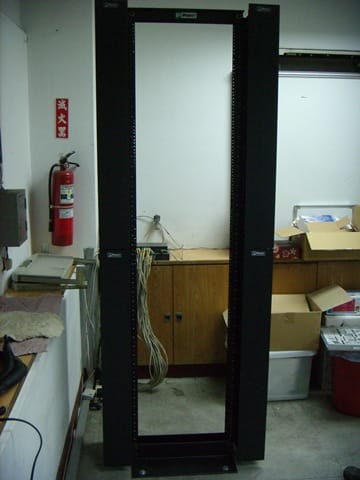

新機櫃採購時含工資
所以是廠商先去固定安裝好(就是我啦……)
DIY施工中
這位老師真的是我看過最積極的施工人員了
大家一張一張照片看下去
就會發現就算請工人去做也差不多如此而已
我第一次看到照片只想起立鼓掌叫好
聽說這次DIY是利用星期六日去施作

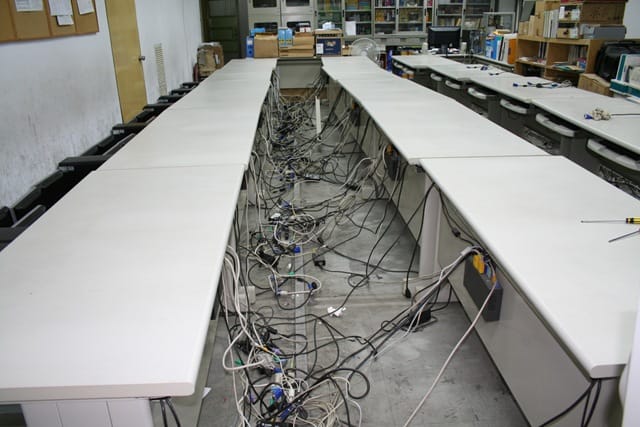

偉大的老師居然把電腦都搬離桌面，全部桌子搬開
一般老師會放棄處理舊線只放上新線就好，但是這位老師努力把所有舊線撤除

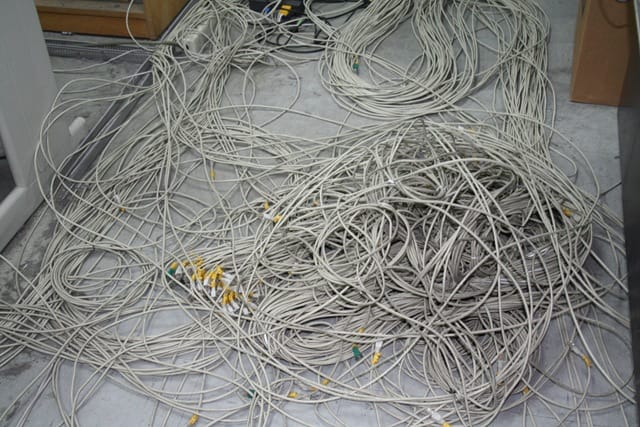

舊線整個清理完畢

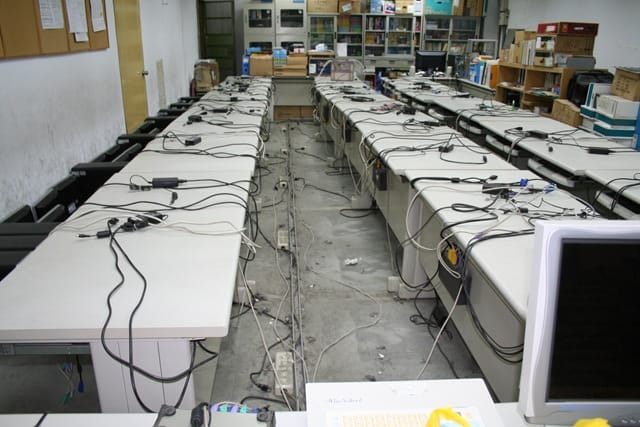

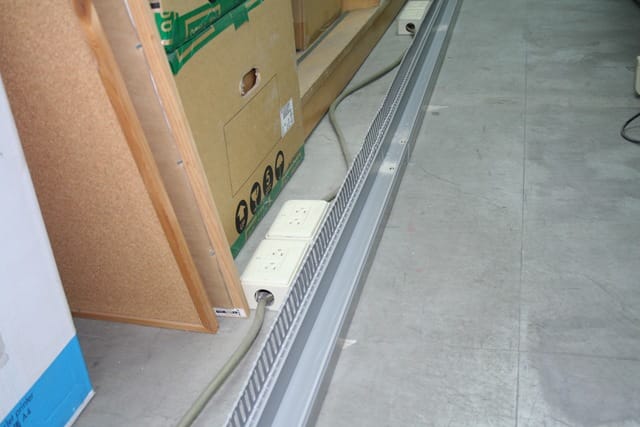

開始整理電源
因為KSS就在學校旁，老師去買了一些線槽回來施作

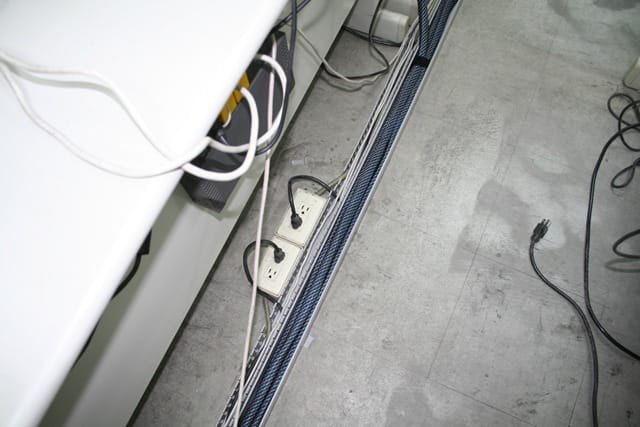

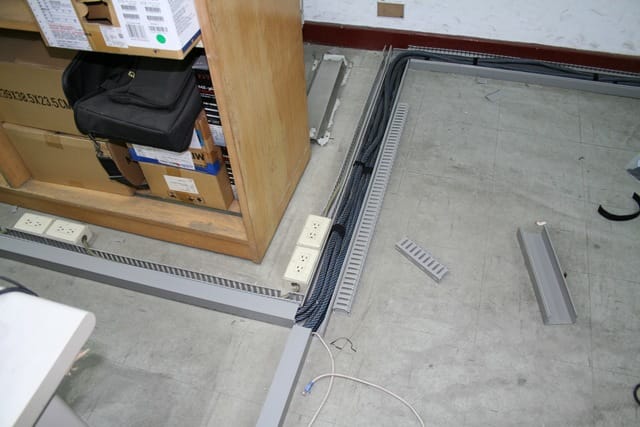

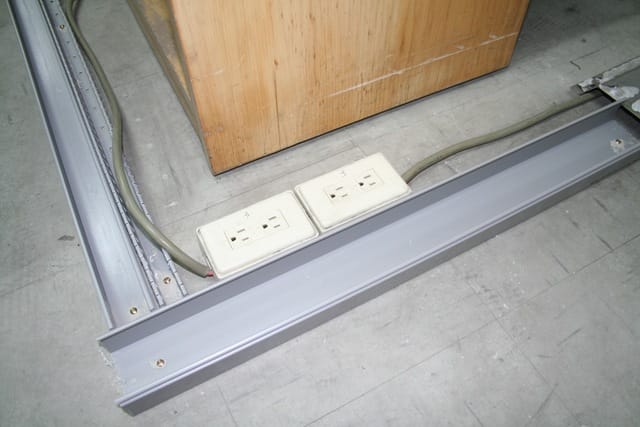

很努力的用兩個不同的線槽將電力和網路分開走線

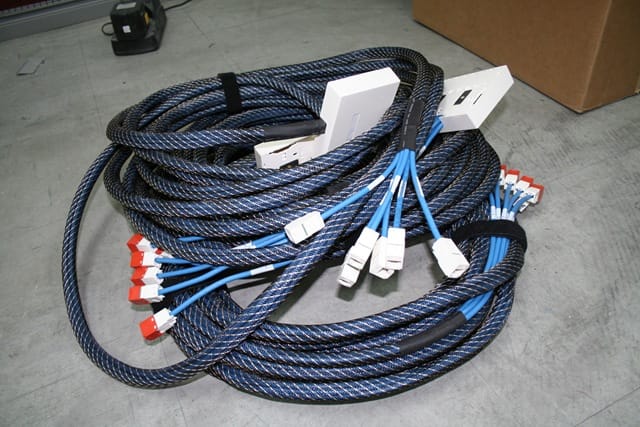

主角出現了，網路DIY套裝組再度重現江湖

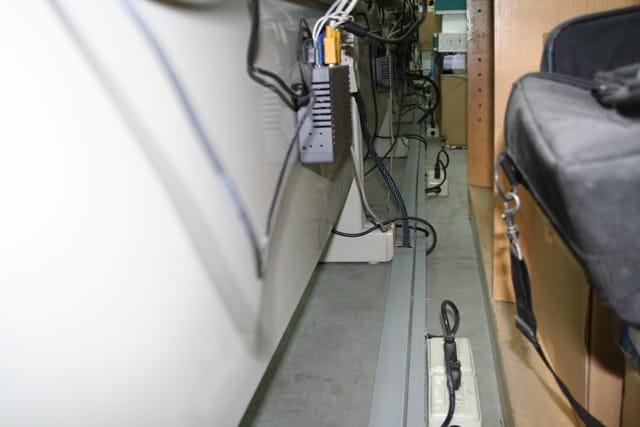

DIY施工後

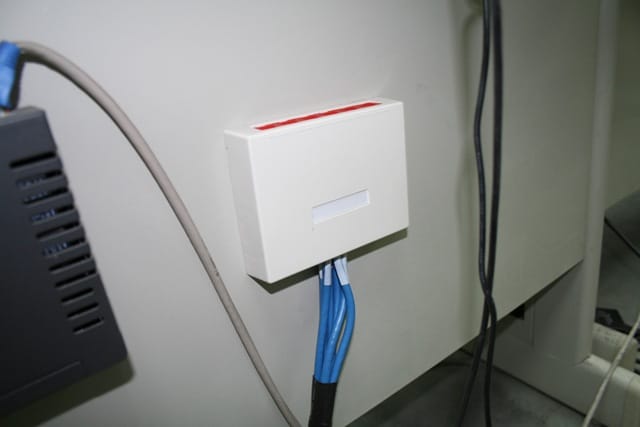

6埠資訊盒吸上電腦桌
網路線自己開孔出的多乾淨俐落啊
電力線也是整齊美觀

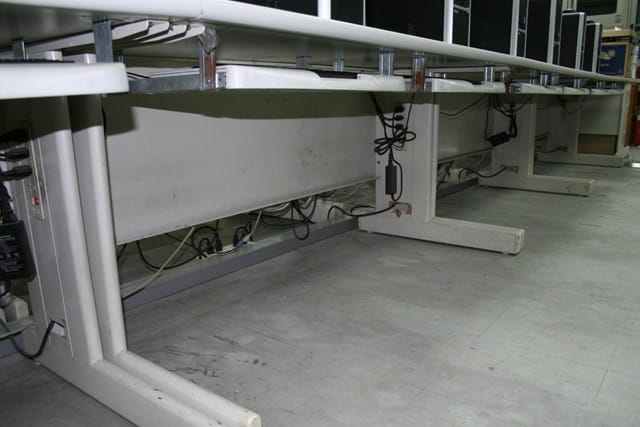

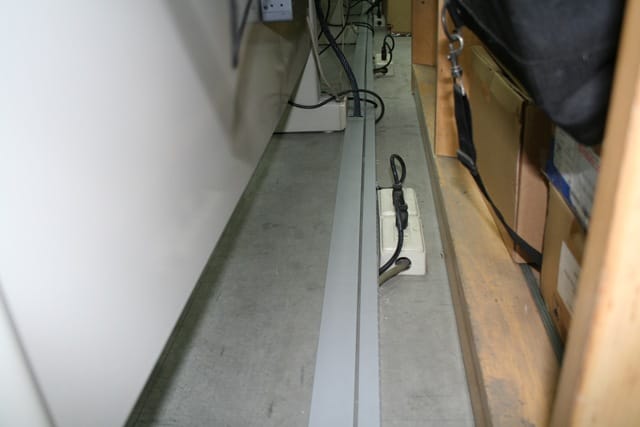

桌下乾乾淨淨，真懷疑老師家裡是開水電行的嗎

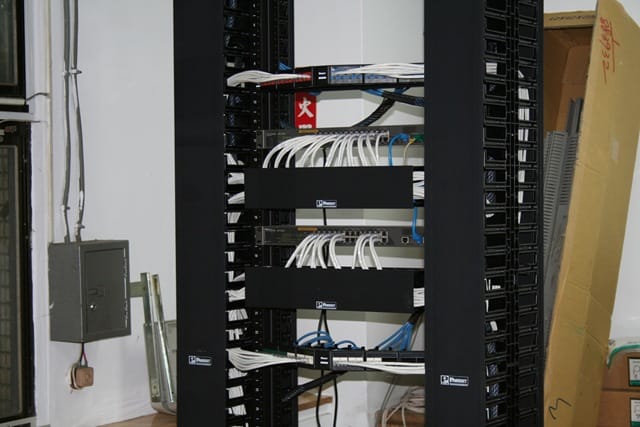

這是機櫃最後完成圖
對我而言前面這麼偉大，這邊就真的可惜了
不過我想以老師自己DIY來說，這樣算是盡全力了
我會找時間過去修正這個機櫃的擺放
請期待過幾天後真正的最後完成圖
剩下的空間可以給隔壁的電腦教室未來集中於此
採購項目及數量
FOREVER_NET 十米網路佈線套裝組 * 3
FOREVER_NET 十五米網路佈線套裝組 * 4
Panduit 45度Patch Panel * 2
Panduit 45度撐線架 * 2
Panduit 2U單面理線槽 * 2
Panduit CAT.6 3米 Patch Cord * 84
Panduit 高密度配線櫃(含組裝固定工資) * 1
因為是試用價全部加起來一張估價單就全部買齊，真是賺到囉
