延續上一篇的照片
因為內容較多就獨立成了一篇
接下來是機房櫃對櫃高密度光纖的好幫手
也是大量SAN SWITCH 跳接線的神兵利器
一個小盒子 前面有12個光纖埠(照片中是LC型式，可選ST/SC/LC)

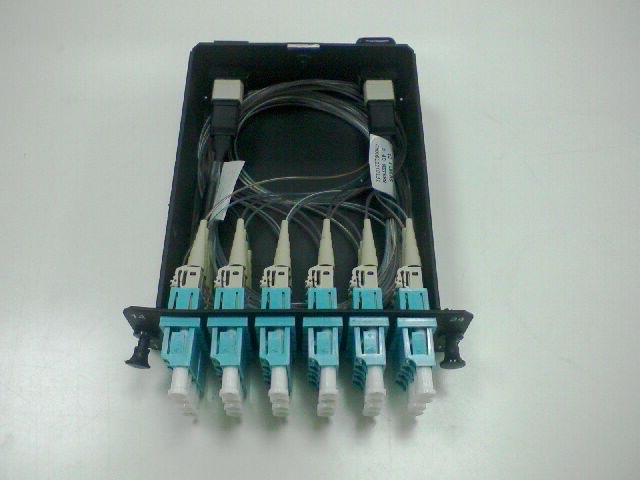

也就是總共24芯 (噓! 我偷拆開拍照 勸敗01說有圖有真相)
後面有2個MTP埠

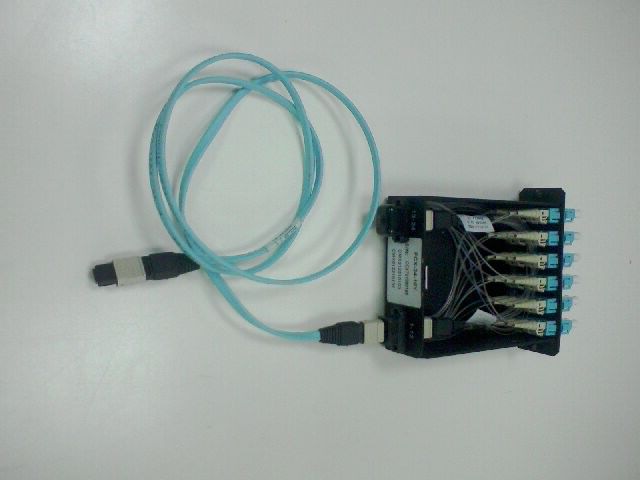

把MTP一插上去一埠 12芯光纖就通了
插兩個 24芯就全通 (哈 只有一條無法示範插兩條)

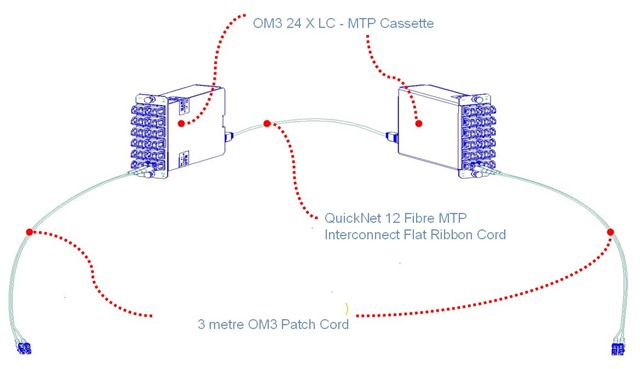

整個架構示意圖大概長這樣
有沒有發現櫃對櫃中間不再是一大堆光纖了耶

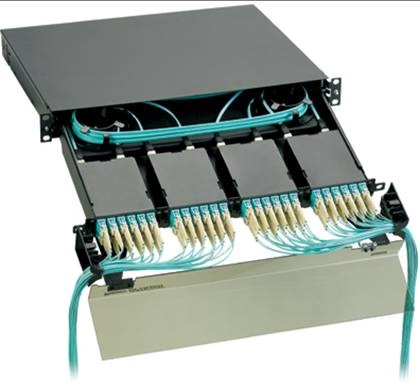

可以把4個小盒子裝到一個收容箱
1U 可以達到 96芯 48埠
也可以小家子氣的只買一小片 (有兩種型號 一片6埠 及照片的一片4埠)
靠右邊配件鎖到任何機櫃上
或放進光纖收容箱 1U 可以放3片 搞出1U 108/72 個高密度光纖埠
搭配下面這些線材就可以玩花樣了
我只寫最常用的三種喔
第一種當然是 MTP to MTP囉
長度可以選 1/2/3/4/5/6/7/8/9/10/15/20/25/30 公尺

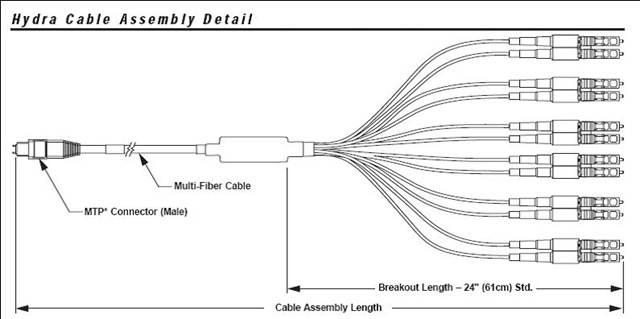

第二種是HYDRA CABLE
一邊是MTP 另一邊是 12芯 12個LC光纖接頭 (也就是俗稱DUPLEX的6埠)
右邊開叉後的地方要符合標準所以是61公分
整條線的長度可以選購 5/10/15/20米

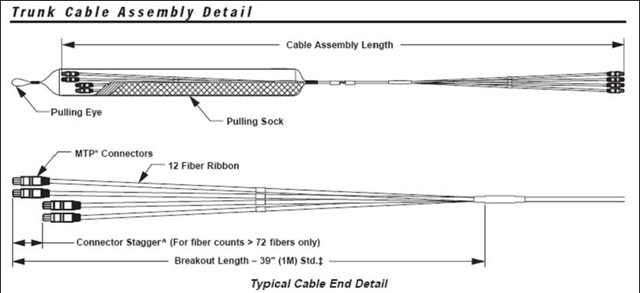

第三種是TRUNK CABLE
多個MTP對多個MTP
開叉後照標準長度是1公尺
整條長度是 100/150/200 公尺
其它特殊長度須洽原廠特製
上圖左邊那個是保護套及拉環
方便你拉光纖時不會受損
拉完後再把保護套取下即可
