總和近端串音 = Powersum Near-End Crosstalk (PSNEXT)
A computation of the unwanted signal coupling from multiple
transmitters at the near-end into a neighboring
(non-energized) pair measured at the near-end.
在介紹這個項目之前
我們先來看過去的100Base-TX的傳輸模式
整條線纜只用到 2 對線 來傳輸
一對負責送 (Tx)
一對負責收 (Rx)
![100T](https://www.morezman.com/wp-content/uploads/2007/11/100t-thumb.jpg)
接著來看1000Base-T的傳輸模式
四對線同時以全雙工模式都在傳輸
每對線同時是 Tx 也是 Rx
各跑250Mbps的狀況下
加起來就是1000Mbps
![1000T](https://www.morezman.com/wp-content/uploads/2007/11/1000t-thumb.jpg)
這邊我們可以很清楚了解
新一代的高速傳輸會直接使用4對線來傳輸
也就代表在纜線的測試上面
必需配合新一代的傳輸模式作適當的調整
看完這些再回頭來看Powersum
你在邏輯上會比較清楚
接著我們來看總和 (Powersum) 是啥概念
簡單的說就是計算其他 3對線 對於 1對線 的影響總和
![psn2](https://www.morezman.com/wp-content/uploads/2007/11/psn2-thumb.jpg)

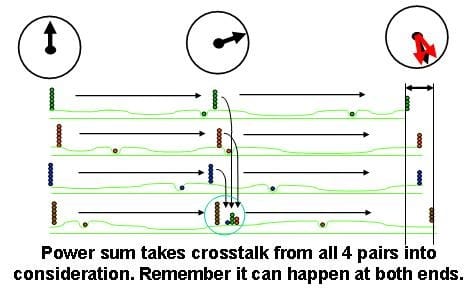

下面這張圖可以表示總和串音
![psn1](https://www.morezman.com/wp-content/uploads/2007/11/psn1-thumb.jpg)
[聲明]本圖截取自浩網科技網路故障除錯實務探討簡報檔 非本人製作
看到這邊應該有個基本概念
前面的文章我們已經介紹過近端串音
配合這邊的總和觀念
就可以完整了解總和近端串音的意義
這樣的測試會針對4對線各做一次
第一對線的總和近端串音
就是 第二對 第三對 第四對 對於 第一對發生的近端串音套進公式計算出來
因為一邊做完4對線測試後
接著還要再測試另一邊4對線的測試
以此類推會得到八個測試數據
老話一句
標準的規範數據請去衰減那一篇看那四張圖
