佈線系統的標示

本文最後更新日期 : 2023-02-10 , 更新作者 : ZMAN

這幾年開過不少次結構化佈線系統的課程

也看過很多企業的機房

每個MIS見到我掛在口頭上的話都是”我們的佈線亂的可以”

我看到的亂大概可以簡單分成兩種類型

第一種是實體上的亂

例如線像蜘蛛網糾纏 沒有理線槽 沒用PATCH CORD 自己打水晶頭….這類

第二種是管理上的亂

例如沒有標籤(本來就沒有或脫落) 標籤褪色 標籤看不懂 兩端對應不起來….這類

實體上的亂比較好解決

看過我的文章或上過我的課先具備觀念

再找專業的廠商施工大概都不會有問題

管理上的亂就比較麻煩

因為台灣根本沒人理會這一塊

大家只在乎 事前要價格便宜 事後要能連上奇摩而已

回去看看你公司的機房

用筆寫的 用貼的 用環扣上去的

標示格式更是千變萬化

更不用提一堆根本沒標示的

我知道你也很想做點什麼

老闆偶爾也會嘮叨說有空整理一下吧

當你勇敢的踏出第一步到了機房

你看到眼睛脫窗可能也看不出來機房這一條線是外面哪一條線

搞不好線還打結在一團中抽不出來

也可能你拼了老命加班了好幾天清查

卻發現機房154條線 外面只找到148條

也許你很幸運手上有當初的圖面和資料

可是幾年異動下來的現場卻和你手上的資料不太一樣

哭出來會好一點 我知道你忍很久了

總不能一輩子裝死擺爛吧

ZMAN先談一種特殊的佈線管理

也就是直接採用可網管式佈線系統

例如 Panduit 的 Panview

這樣的系統會把所有佈線系統資料記錄在資料庫

任何的插拔異動都會被更新記錄

你甚至可以在家遙控秘書進去機房插拔PATCH CORD

會有燈號指揮她完成一切你要她做的

插錯了燈是不會熄滅的

這種玩意整個建置起來很貴

我知道你們公司買不起

所以先隨便帶幾句交代過去

(那種幾千幾萬點佈線的單位 這可是救命仙丹)

接下來回到正題( 啥 這裡是正題 那前面是什麼…)

在結構化佈線系統裡面有一個標準是針對管理設立的

也就是EIA/TIA-606-A(目前最新的版本)

我不想唬爛一堆文言文談這個讓你看到睡著

無聊失眠的自己GOOGLE

我直接用圖片舉幾個例子讓你了解

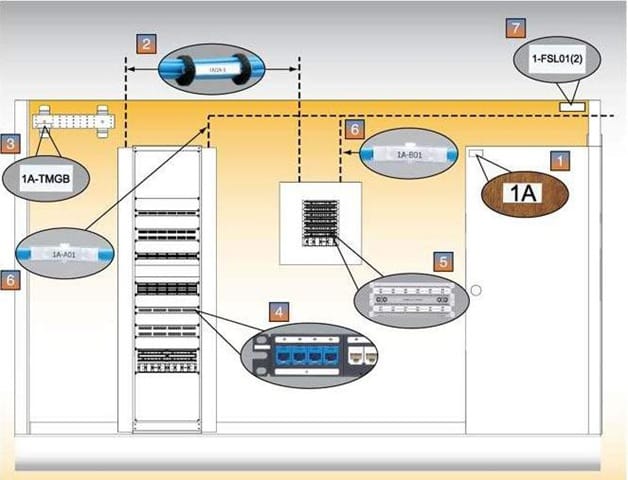

機房裡面常看到的標示

p1

1.通信間空間標示

2.線纜標示–主要幹纜

3. 通信間(主要)接地母線標示

4.水平連接標示–跳線面板

5.水平連接標示–IDC打線型面板

6.水平連接標示–線纜

7.防火牆標示(可以防火的牆壁 別誤會)

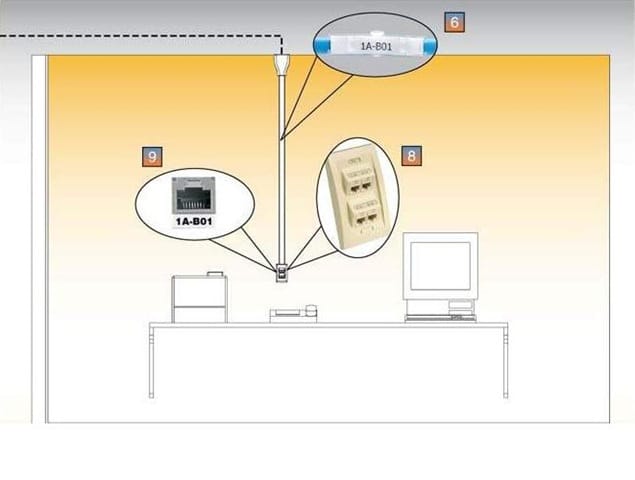

用戶端常看到的標示

p2

6.水平連接標示–線纜

8.水平連接標示–資訊出口面板(這裡也可能是資訊盒)

9.水平連接標示–資訊端子(JACK)

接下來看一下幾個常見的標示格式

通信間

p7

格式 : fs

f : 數字 代表所在樓層

s : 英文字母 代表哪一個通信間編號

舉例 : 1A 代表 一樓 的  A通信間

資訊端子(JACK)

p10

格式 : fs-an

f : 數字 代表相對應通信空間(TS)所在的樓層

s : 英文字母 代表 f 樓層的哪一個通信空間

a : 1-2位數的英文字母 代表哪一支跳線面板

n : 2-4位數的數字 代表跳線面板上的第幾個孔

舉例 : 1A-B01 代表對應到 一樓 A通信間 B跳線面板 上的第 01個孔

跳線面板(PATCH PANEL)

p3

格式 : an

a : 1-2位數的英文字母 代表這根跳線面板的獨立編號

n : 2-4位數的數字 代表跳線面板上的第幾個孔

舉例 : C09 代表 C跳線面板 上的第 09個孔

資訊出口面板(或資訊盒)

p4
p100

格式 : fs-an

f : 數字 代表相對應通信空間(TS)所在的樓層

s : 英文字母 代表 f 樓層的哪一個通信空間

a : 1-2位數的英文字母 代表哪一支跳線面板

n : 2-4位數的數字 代表跳線面板上的第幾個孔

舉例 : 1A-B01 代表對應到 一樓 A通信間 B跳線面板 上的第 01個孔

或者像右邊那張圖 把1A拉到面板上面獨立標示

水平線纜

p5

格式 : fs-an

f : 數字 代表相對應通信空間(TS)所在的樓層

s : 英文字母 代表 f 樓層的哪一個通信空間

a : 1-2位數的英文字母 代表哪一支跳線面板

n : 2-4位數的數字 代表跳線面板上的第幾個孔

舉例 : 1A-B01 代表對應到 一樓 A通信間 B跳線面板 上的第 01個孔

主要幹纜

p6

格式 : fs1/fs2-n

fs1 :  代表這條主要幹纜連接的一端通信空間(TS)

fs2 : 代表這條主要幹纜連接的另一端通信空間(TS)

n : 1-2位數的數字 代表第幾條主要幹纜

舉例 : 1A/2A-1 代表 一樓 A通信間 到 二樓 A通信間 的 第 1 條主要幹纜

主要接地母線

p8

格式 : fs-TMGB

fs : 代表接地母線所在的通信間

TMGB : 代表這是主要接地母線 (不要翻譯成他X的GB喔 嘻嘻)

舉例 : 1A-TMGB  代表 一樓 A通信間 的 主要接地母線

接地線

p9

格式 : fs-TGB

fs : 代表接地母線所在的通信間

TGB : 代表這是接地線

舉例 : 1A-TGB  代表 一樓 A通信間 的 接地線

這邊只有舉幾個常見例子

讓你了解在標準裡面格式應該長什麼樣子

如果大家都照標準來

不管你多少分公司 工廠 分佈在多少國家

都可以一目暸然全球統一

但是在實務上這是一種理想

所以醒一醒回到現實

只要廠商和業主共同制定一種看的懂有意義的格式

配合文件和圖面一樣可以達到目的

最重要的是任何的異動都要記得勤勞一點去更新相關文件
